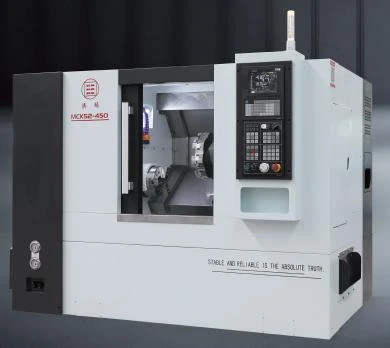

CNC tokarski-stroj s kosim krevetom

MCK52-450 alatni stroj ima dizajn integriranog kosog ležaja od 35 stupnjeva, pružajući stabilnu i pouzdanu strukturu za strojnu obradu. Opremljen je revolverom za servo alate s 80 mm središnje visine, s 12 stanica, što omogućuje fleksibilne i učinkovite izmjene alata i brzu prilagodbu različitim zahtjevima obrade. Vreteno ima dinamički raspon brzine od 100-3000 okretaja u minuti, maksimalni promjer tokarenja od 500 mm i maksimalnu duljinu obrade od 450 mm.

Pošaljite upit Čavrljaj sad

Funkcija

Snažne performanse obrade sveobuhvatno su poboljšane.
MCK52-450 alatni stroj ima integriranu konstrukciju kosog ležaja od 35 stupnjeva, pružajući stabilnu i pouzdanu strukturu koja čini čvrst temelj za strojnu obradu. Opremljen revolverom za servo alate s 80 mm središnje visine, s 12 stanica, nudi fleksibilne i učinkovite izmjene alata, omogućujući brzo prebacivanje alata za prilagodbu različitim potrebama obrade. Vreteno ima dinamički raspon brzine od 100-3000 o/min, maksimalni promjer zakretanja od 500 mm i maksimalnu duljinu obrade od 450 mm.

Parametri proizvoda

Projekt	Ime	MCK52-450
Kapacitet obrade	Maksimalni promjer njihanja iznad kreveta	Φ500 mm
	Maksimalni promjer njihanja preko kolica	Φ200 mm
	Maksimalna duljina obratka	450 mm
	Maksimalni promjer šipke kroz-rupu	Φ51 mm
Pomicanje osi X/Z	Efektivni hod osi X-	400 mm (mjerenje promjera)
Pomicanje osi X/Z	Efektivni hod Z-osi	470 mm
	Brzi hod X/Y/Z osi	15/25 mm/min
	Specifikacije linearne vodilice osi X/Z	45/45
	Promjer/uspon kugličnog vijaka osi X/Z	3210/3210
	Servo motor X/Y/Z osi	11,5 Nm/11,5 Nm/11,5 Nm
Glavno vreteno	Tip vretenastog nosa	A2-6
	Promjer rupe-vretena	Φ70 mm
	Maksimalna brzina vretena	Mehanička osovina 100-3000rpm
	Snaga motora vretena	11kw
	Specifikacije stezne glave i rotacionog cilindra	8-inčna stezna glava / 10-inčna stezna glava (opcija) 852
Konjica	Specifikacije rukavca konja	Φ75 mm
	Hod rukavca konja	150 mm
	Metoda dodavanja konja	Hidraulički
Alati za rezanje	Specifikacije držača alata	Φ25*25 mm
	Specifikacije bušilice	Φ32 mm
	Revolverska glava alata (pozicije alata)	Središnja visina 80 mm, servo kupola s 8 stanica
Ostale specifikacije	Vrsta strukture kreveta stroja	Ukupni nagnuti krevet od 35 stupnjeva
Vanjske dimenzije	Duljina * Širina * Visina	224515201820
Vanjske dimenzije	Težina stroja	Otprilike 3300 kg

Standardni pribor

1. Baoyuan servo sustav	5. Hidraulički konjica	9. Sustav rasvjete
2. Hidraulički cilindar	6. Hidraulički sustav	10. Svjetlo upozorenja
3. Hidraulička stezna glava	7. Rashladni sustav	11. Uključeni alati
4. Servo hidraulički podizni revolver za električni alat	8. Automatski sustav podmazivanja	12. Upute za rad
